¿Qué es una máquina dobladora?

Una máquina dobladora es un tipo de equipo de fabricación industrial que utiliza fuerzas mecánicas, hidráulicas o eléctricas para doblar y dar forma a chapas metálicas, placas gruesas, tubos o secciones estructurales, dándoles ángulos y formas específicas.

¿Una máquina dobladora es lo mismo que una prensa plegadora?

No exactamente. "Plegadora" es un término general para todo tipo de máquinas de plegado de metal; "Plegadora de chapa" se refiere a un tipo específico de plegadora que utiliza una matriz superior y una matriz inferior para realizar el estampado y plegado lineal de chapa metálica.

Máquinas dobladoras: Estas incluyen prensas plegadoras de chapa metálica, máquinas dobladoras de tubos, máquinas dobladoras de rodillos y dobladoras de paneles.

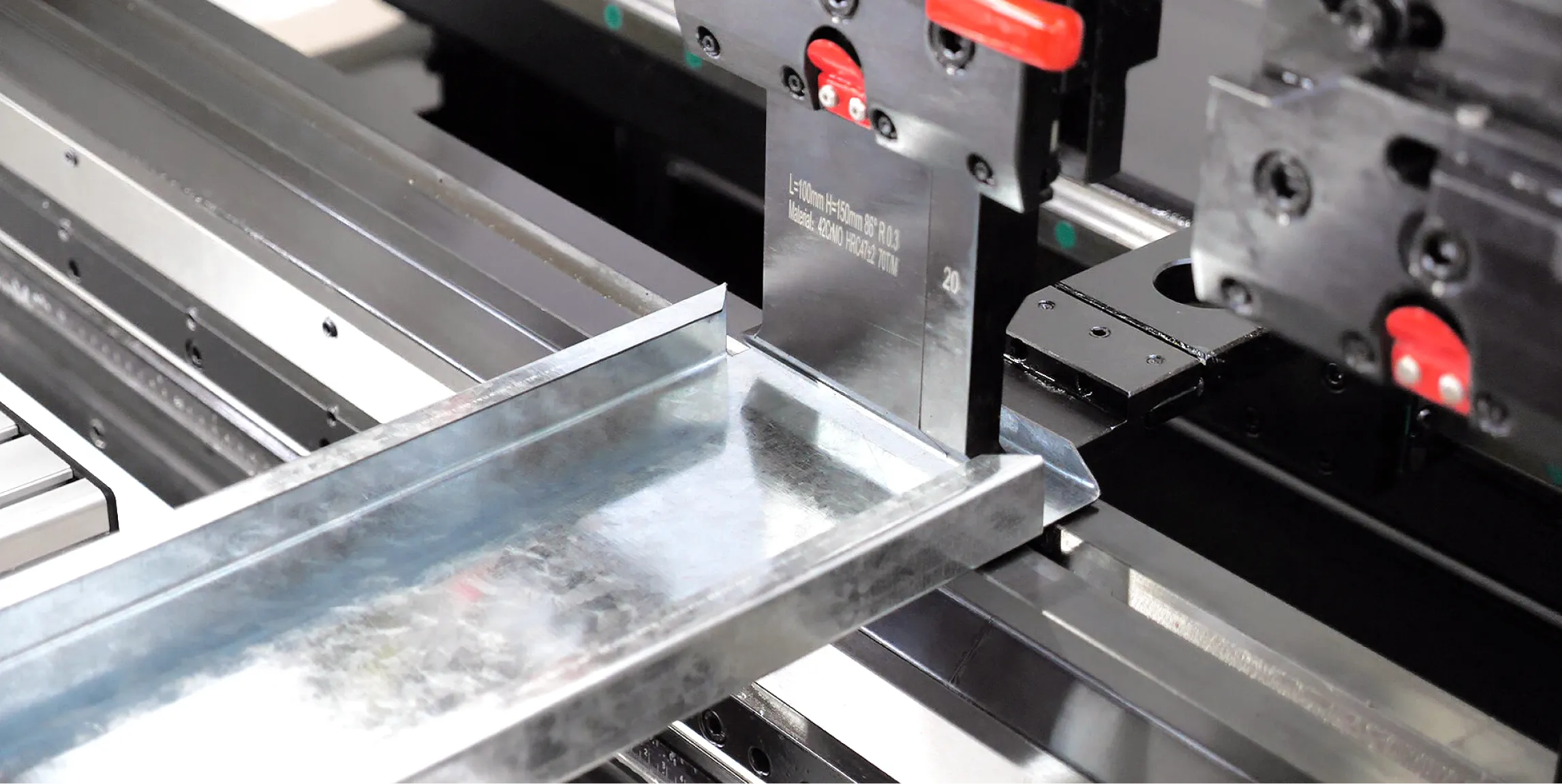

Prensa plegadora (máquina dobladora de chapa metálica) : una máquina herramienta que utiliza matrices superior e inferior para aplicar presión a las láminas de metal, provocando que sufran deformación plástica para lograr ángulos y formas específicas;

Función principal: Procesar láminas de metal planas para convertirlas en diversos componentes estructurales tridimensionales.

¿Cuáles son los diferentes tipos de máquinas dobladoras?

Según la pieza de trabajo y el método de accionamiento, las máquinas dobladoras se clasifican de la siguiente manera:

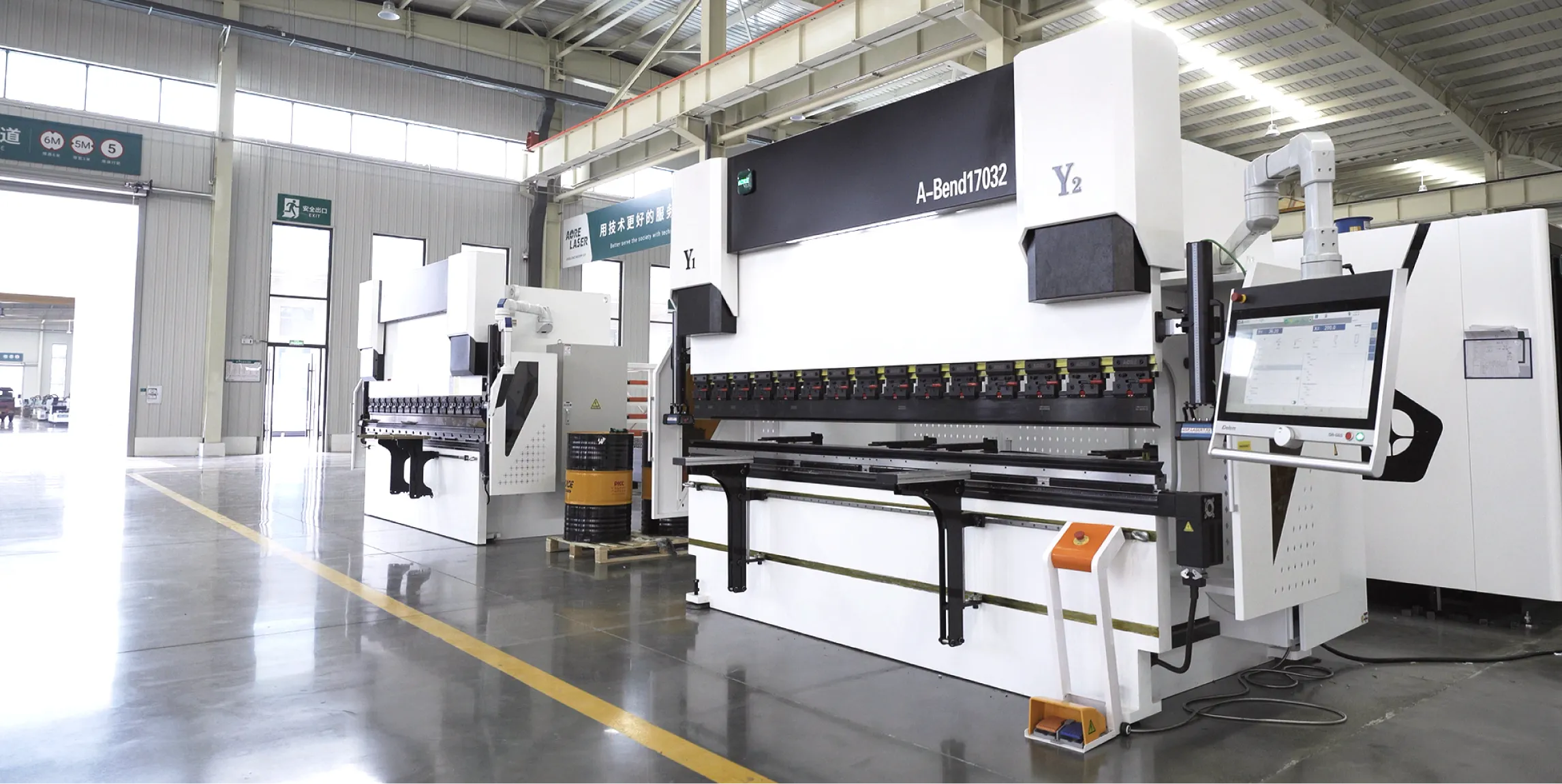

Por ejemplo, la plegadora CNC electrohidráulica Aore Laser A-Bend , diseñada específicamente para la manipulación automatizada y la producción repetitiva de componentes de armarios, paneles de puertas y piezas similares de chapa metálica.

¿Qué materiales puede procesar una plegadora CNC electrohidráulica?

Las máquinas dobladoras pueden procesar la mayoría de las chapas de metales y aleaciones dúctiles, como las de acero al carbono/galvanizado, acero inoxidable y aleaciones de aluminio.

Para diferentes materiales, el tonelaje de flexión y la compensación de recuperación elástica deben ajustarse en función de su límite elástico:

Acero al carbono (acero dulce): El material más común para el procesamiento; es fácil de moldear y presenta una mínima recuperación elástica.

Acero inoxidable: Alta dureza y resistencia a la tracción; el tonelaje necesario para doblarlo suele ser entre 1,5 y 2 veces mayor que el del acero al carbono, y la recuperación elástica es más pronunciada.

Aluminio y aleaciones de aluminio: Buena ductilidad, pero propensos al agrietamiento superficial; normalmente requieren una ranura en V más ancha en la matriz inferior.

Acero de alta resistencia y aleaciones de titanio: se utilizan en maquinaria pesada y aplicaciones aeroespaciales; requieren matrices extremadamente resistentes al desgaste y con una capacidad de carga muy elevada.

¿Cuáles son las aplicaciones de una máquina plegadora?

Las prensas plegadoras se utilizan en prácticamente todas las industrias de fabricación de metales:

Fabricación de componentes eléctricos y armarios eléctricos: Armarios, cajas de distribución eléctrica, bastidores para servidores, conductos de climatización y carcasas de aire acondicionado.

Transporte y fabricación de automóviles: Componentes estructurales de carrocerías, carrocerías de camiones, interiores de trenes de tránsito y componentes de chasis.

Estructuras arquitectónicas de chapa metálica y acero: cabinas de ascensores, muros cortina metálicos, marcos arquitectónicos de puertas y ventanas, y paneles de techo.

Industria pesada y maquinaria: brazos de maquinaria de construcción, carcasas de equipos agrícolas y componentes estructurales para tanques de almacenamiento de petróleo.

¿Cómo elegir la máquina dobladora adecuada ?

Para seleccionar una máquina plegadora adecuada, puede consultar los siguientes siete criterios:

1. Definir los parámetros de procesamiento de la máquina dobladora.

Materiales a procesar: acero al carbono, acero inoxidable, aluminio, cobre, etc.

Espesor del material: espesores máximo y mínimo;

Longitud máxima de plegado: la longitud máxima que debe tener la pieza de trabajo para ser doblada;

Requisitos de ángulo de plegado y precisión;

Tamaño del lote y tipos de producto.

Estos parámetros determinan directamente el tonelaje de la prensa, la longitud de la mesa y el método de control.

2. Determinar el tonelaje de la máquina plegadora:

Calcule la presión necesaria en función del espesor máximo de la lámina, la resistencia a la tracción del material de la lámina y la longitud máxima de flexión.

3. Determinar la longitud de flexión:

La longitud de la mesa de la máquina debe ser mayor o igual que el lado más largo de la hoja que se va a procesar.

4. Seleccione la precisión de accionamiento y control:

Componentes estructurales sencillos / presupuesto limitado: Plegadora hidráulica estándar de eje de torsión;

Alta precisión, múltiples ángulos, piezas complejas: Plegadora CNC electrohidráulica; por ejemplo, la Aore Laser A-Bend emplea un sistema CNC de alta precisión y un servoaccionamiento hidráulico bidireccional avanzado para gestionar fácilmente los requisitos de plegado que implican múltiples ángulos y una alta repetibilidad.

5. Número de ejes CNC:

Modelos avanzados: 4+1 ejes (con un eje R adicional para el movimiento de tope vertical);

Modelos complejos: 6+1 u 8+1 ejes (control independiente de múltiples ejes como Z1, Z2, X1 y X2, adecuados para el doblado en varias etapas).

6. Profundidad de garganta de la prensa plegadora servohidráulica

Profundidad de garganta = la distancia desde el pistón hasta el lado interior de la columna de la máquina.

Para carcasas estándar: 300 mm son suficientes.

Para cajas profundas y piezas de gran tamaño: se requiere una gran profundidad de garganta de 400–450 mm.

Si la profundidad de la garganta es insuficiente, la pieza de trabajo no cabe en el interior, lo que imposibilita el mecanizado.

7. Marca y servicio posventa

Las máquinas dobladoras son equipos de alta resistencia; por muy buena que sea la máquina, un servicio posventa deficiente puede causar problemas importantes. Debe verificar si el fabricante tiene existencias disponibles o capacidad de entrega rápida; si ofrece instalación, puesta en marcha y capacitación del operador; y la calidad del equipo, el espesor de la chapa de acero y las marcas de los componentes hidráulicos.

Las prensas plegadoras servohidráulicas de pequeños fabricantes pueden ser más baratas, pero si el fabricante quiebra o no encuentras a nadie que las repare, con el tiempo se convertirán básicamente en chatarra.

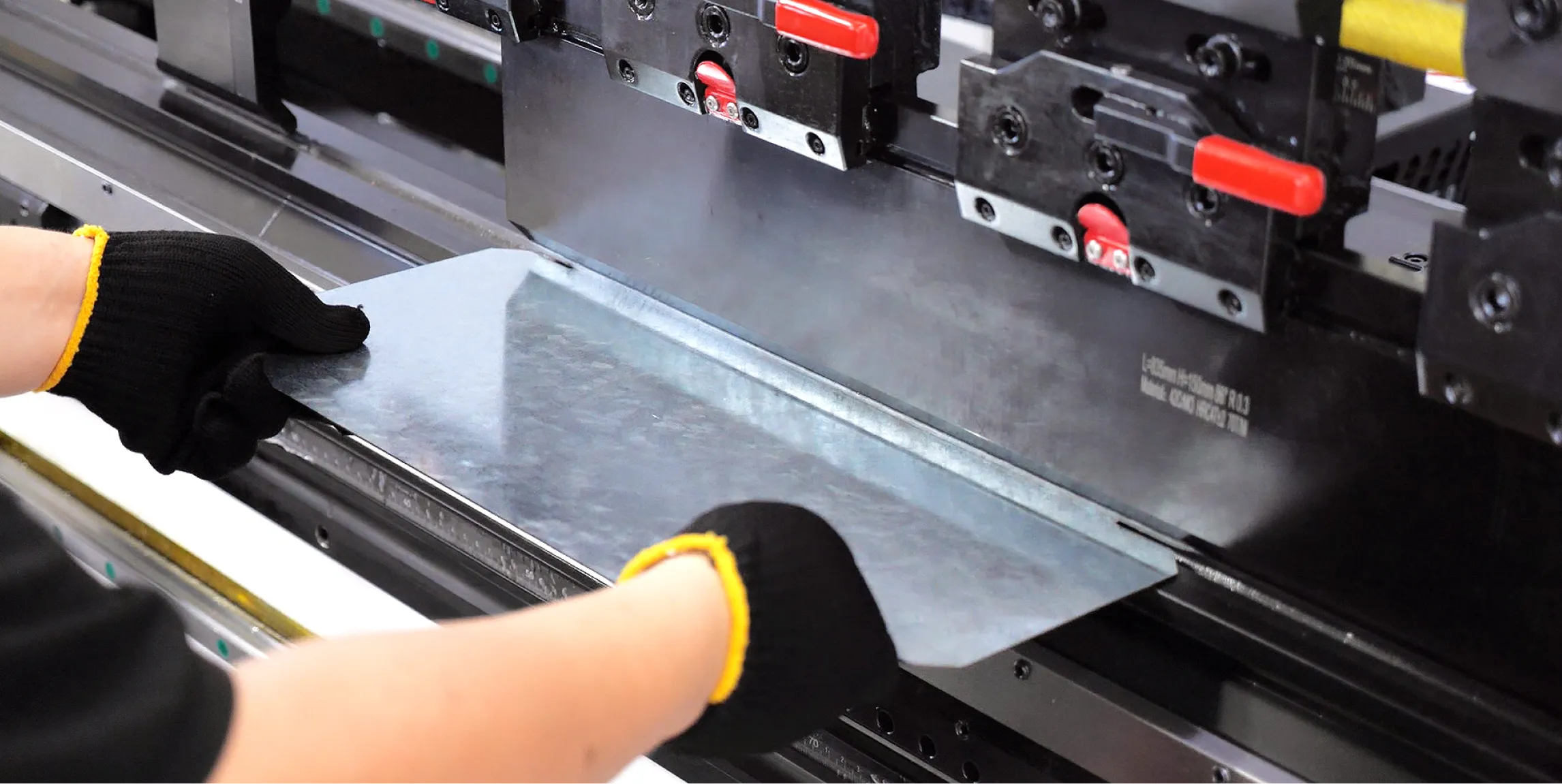

Solución de prensa dobladora de chapa metálica CNC electrohidráulica láser Aore

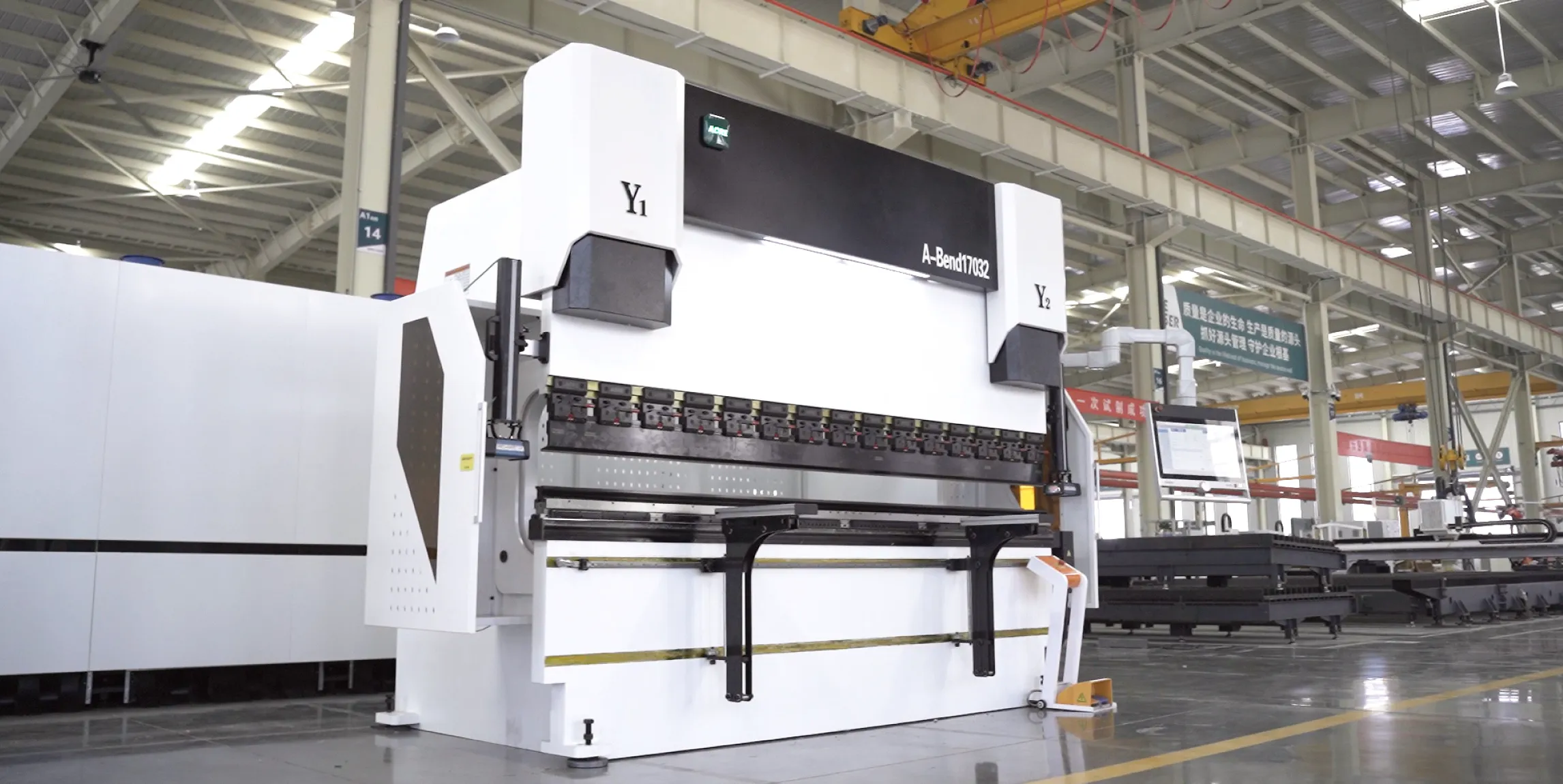

Como proveedor profesional de equipos para el procesamiento de chapa metálica industrial, las prensas dobladoras de chapa metálica CNC electrohidráulicas que desarrollamos y fabricamos están diseñadas específicamente para aplicaciones de fabricación modernas de alta precisión y gran exigencia:

El sistema CNC utiliza el sistema de control de pantalla táctil de última generación de la marca de renombre internacional Delem, lo que proporciona una solución moderna, integrada y multifuncional para la prensa de plegado.

Compensación de la deflexión mecánica: La mesa de compensación mecánica consta de bloques en forma de cuña mecanizados y tratados térmicamente de forma exclusiva. La compensación del desplazamiento relativo para cada conjunto de bloques en forma de cuña se diseña en función de la deformación de las vigas superior e inferior bajo cargas operativas.

Sistema hidráulico: Un conjunto completo de componentes Rexroth importados de Alemania, que utiliza el sistema de control servosíncrono electrohidráulico más avanzado. El sistema hidráulico de tres secciones garantiza una alta precisión de sincronización, mientras que las juntas de los cilindros, de marcas de renombre internacional, proporcionan un excelente sellado y una larga vida útil.

Dispositivo de soporte frontal: El bastidor de soporte frontal se apoya sobre rodillos que se deslizan a lo largo de guías lineales en el eje Z. Se puede mover manualmente a la posición adecuada y fijar según la longitud de la pieza. El bastidor de soporte es ajustable tanto horizontal como verticalmente.

Protección láser de seguridad (opcional): Sistema activo de protección de manos. Proyecta un plano láser de seguridad invisible entre el pistón y la matriz. Si la mano del operario (o cualquier objeto extraño) entra en la zona de peligro, el sistema obliga al pistón a detener su movimiento descendente o incluso a invertir su trayectoria en cuestión de milisegundos, evitando así lesiones por aplastamiento.

Preguntas frecuentes

P1: ¿Cuál es la principal ventaja del control independiente Y1/Y2 en las prensas plegadoras electrohidráulicas?

En una plegadora CNC electrohidráulica, Y1 e Y2 representan los ejes de accionamiento independientes de los cilindros hidráulicos izquierdo y derecho. Se han instalado codificadores lineales de alta precisión en ambos lados para proporcionar información sobre la posición, y el sistema CNC ajusta de forma independiente el flujo de aceite en cada lado mediante servoválvulas electrohidráulicas con una frecuencia de milisegundos. Este control de bucle cerrado garantiza que el pistón permanezca perfectamente nivelado y sincronizado incluso durante el plegado descentrado unilateral o el procesamiento de chapas largas, logrando una precisión de mecanizado de ±0,01.

P2: ¿Cómo funciona el sistema CNC Crown en una prensa plegadora?

Al doblar chapas largas o de gran tonelaje, el pistón y la mesa de trabajo sufren una deformación elástica (doblándose hacia afuera debido a la fuerza aplicada), lo que resulta en un ángulo de flexión mayor en el centro de la pieza y ángulos menores en ambos extremos. El sistema de compensación de deflexión CNC (Sistema Crown) utiliza el sistema de control CNC para calcular automáticamente la cantidad de deformación en función del espesor, la longitud y el material de la chapa. A continuación, acciona varios conjuntos de cuñas inclinadas dentro de la mesa de trabajo para crear una ligera protuberancia opuesta, compensando la deformación causada por la fuerza aplicada y asegurando ángulos uniformes a lo largo de toda la pieza.

P3: ¿Cómo elijo la plegadora adecuada?

En función de su sector, el material de la pieza, el espesor máximo de plegado y la longitud máxima de la pieza, podrá determinar la longitud de plegado y el tonelaje necesarios. También puede proporcionar al fabricante los planos del modelo de su pieza para definir el modelo de la plegadora.
