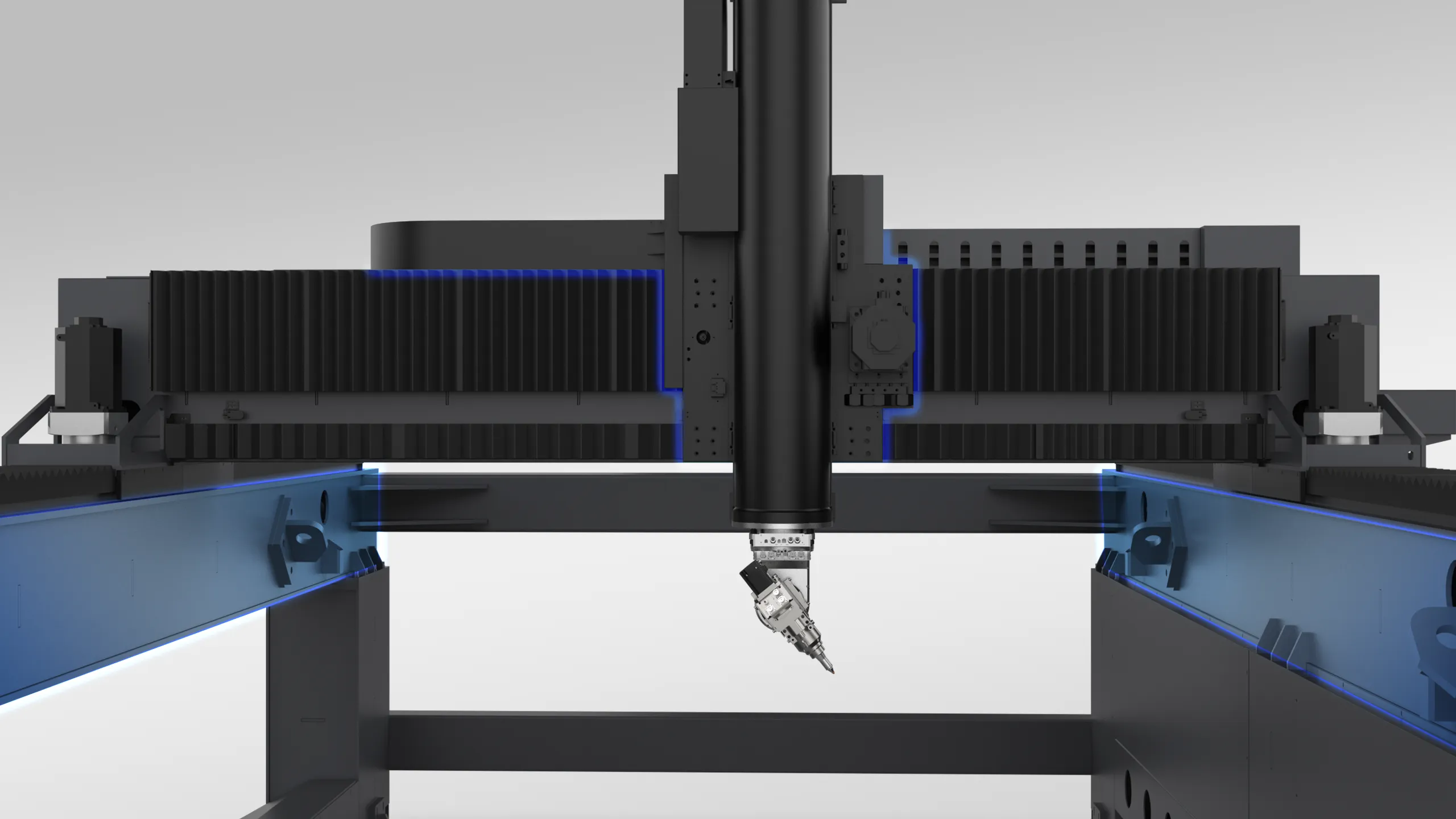

Banco de máquina de alta rigidez, rendimiento dinámico excepcional
Diseñada con una estructura de pórtico superior y un cuerpo principal soldado integralmente con placas de acero de alta resistencia, esta máquina mejora significativamente la rigidez general y la estabilidad dinámica, proporcionando una base sólida para el procesamiento de alta carga.

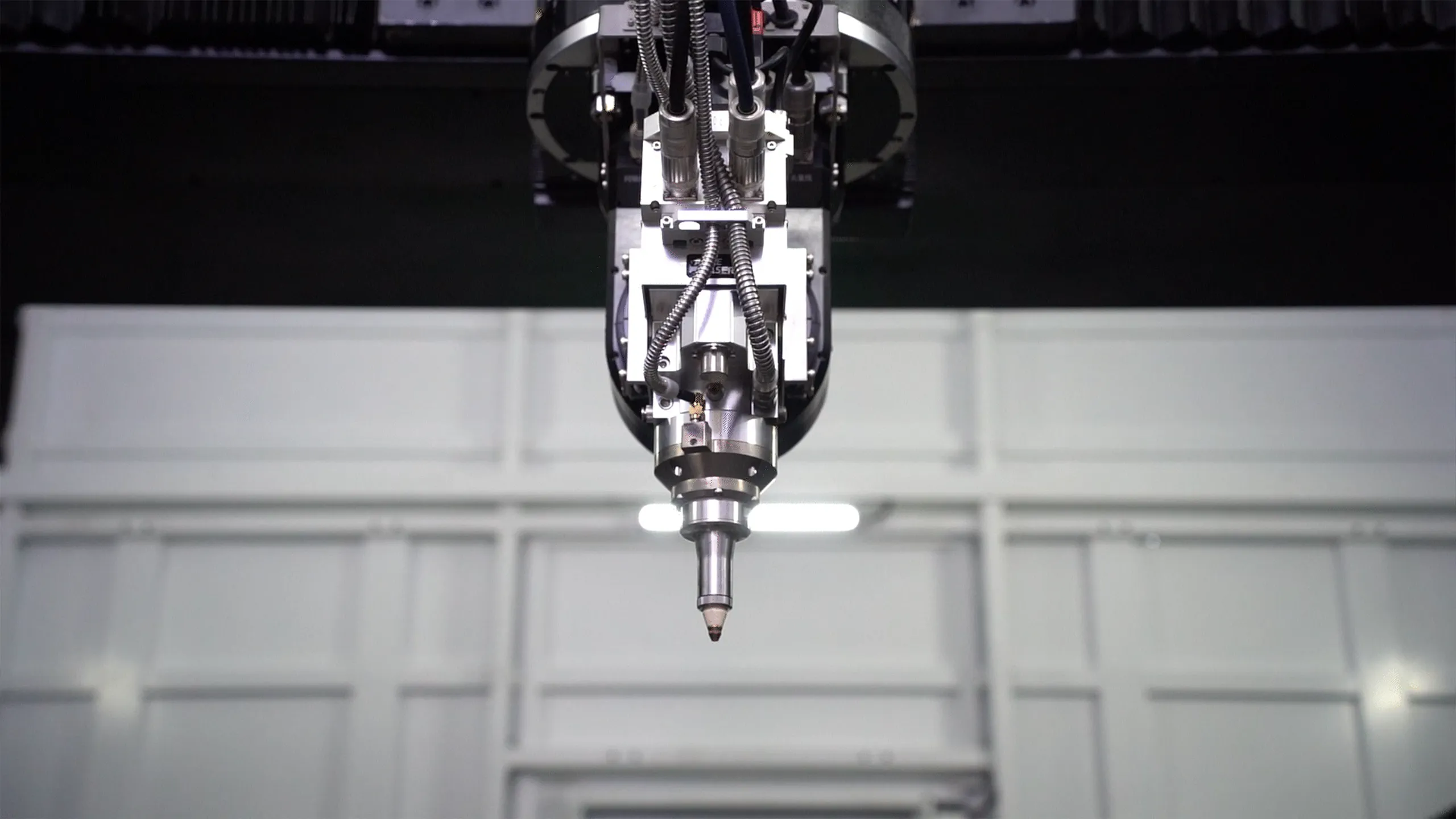

Corte simultáneo de 5 ejes: flexible y eficiente
Equipado con un cabezal de corte 3D de alta velocidad y precisión con trayectoria óptica integrada, admite movimiento simultáneo de 5 ejes. El cabezal láser puede girar 360° sin interrupción y alcanzar una oscilación bidireccional de ±135°, lo que facilita el corte eficiente de diversas superficies curvas complejas y materiales con formas especiales.

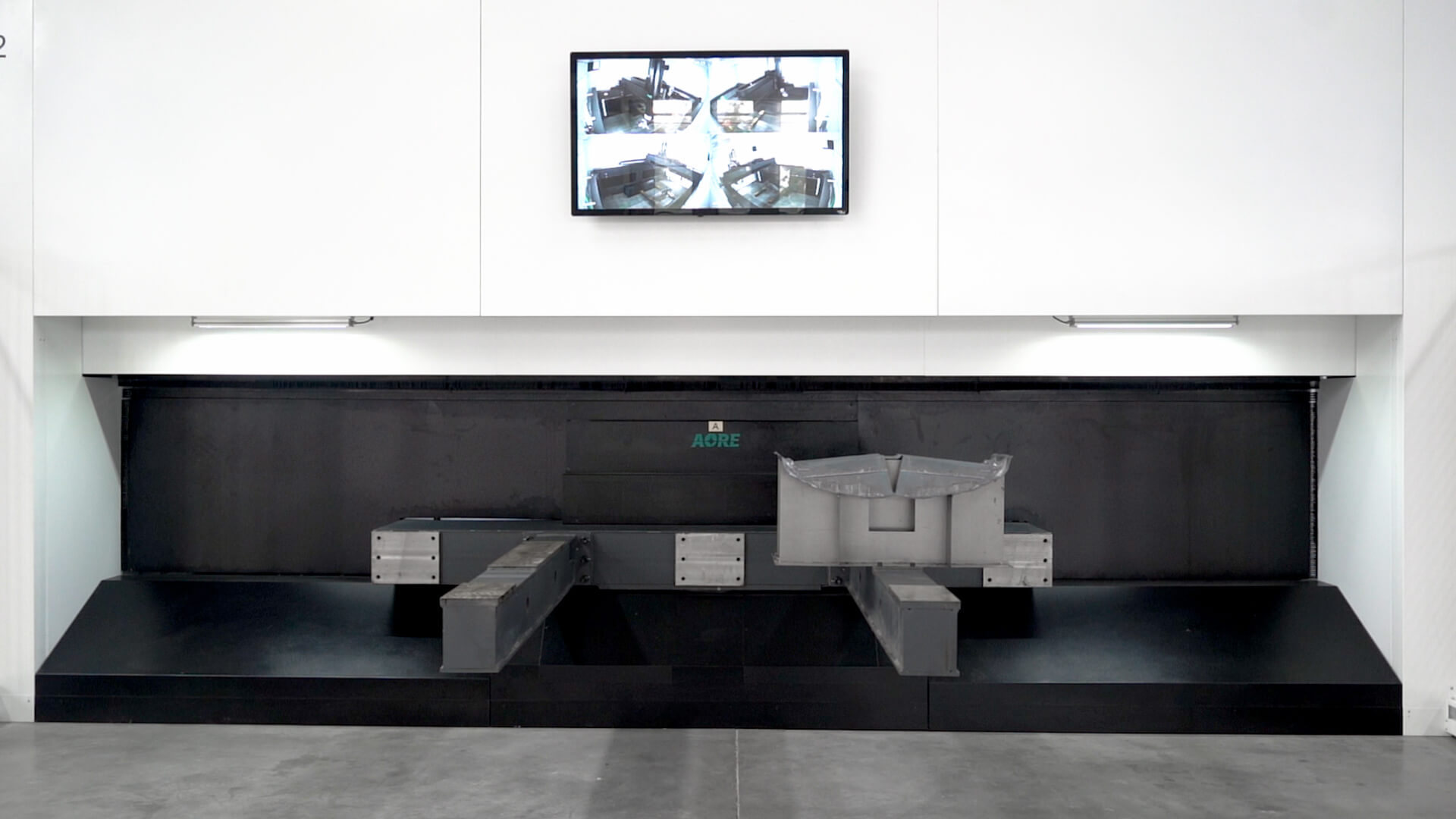

Diseño de doble estación, doble eficiencia
Equipado con una mesa giratoria de doble estación de alta precisión, logra cambiar de estación en ≤3 segundos y una precisión de posicionamiento de ±15". Esto permite el corte y la carga/descarga simultáneos, duplicando eficazmente la eficiencia del procesamiento.

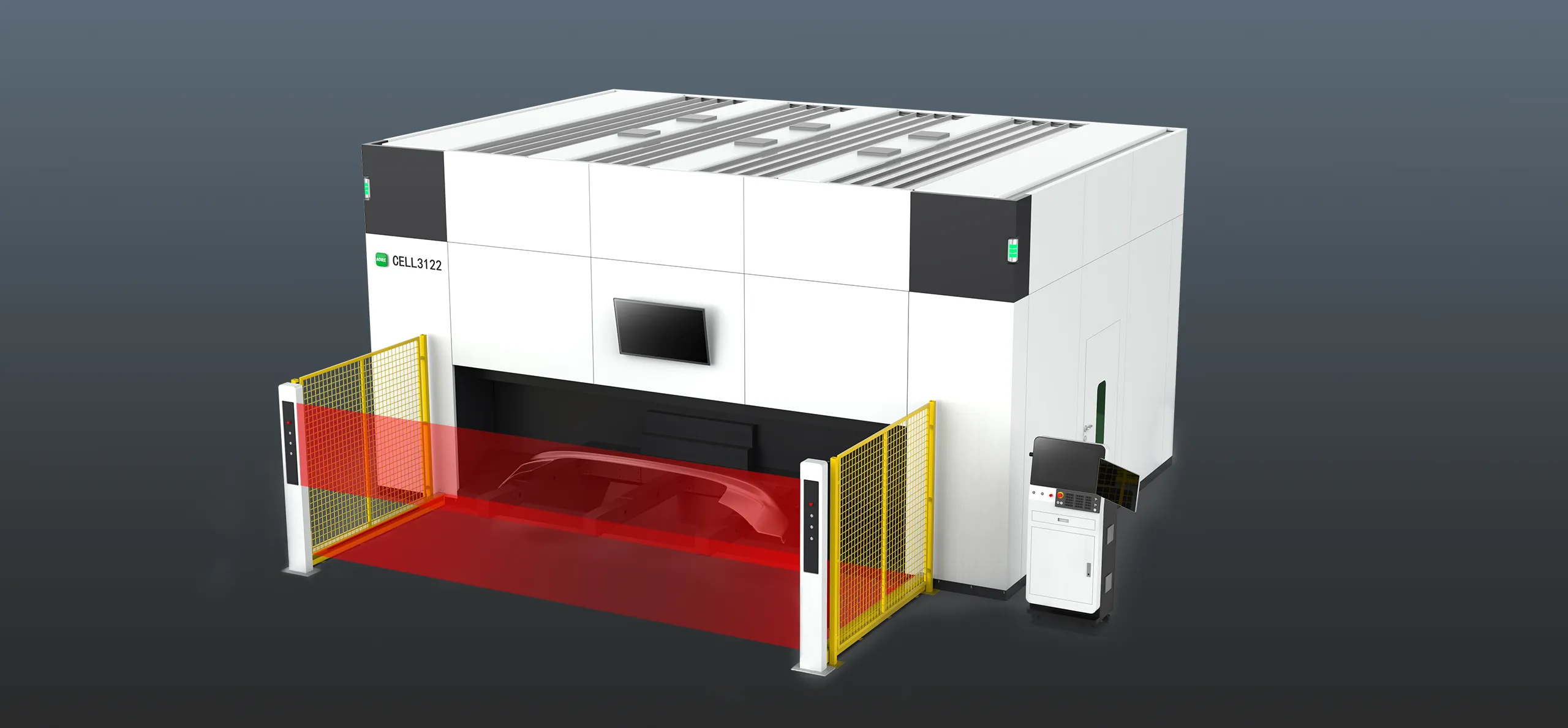

Múltiples protecciones para seguridad y cumplimiento
La máquina garantiza la seguridad mediante una cubierta protectora completamente cerrada y cortinas de luz de seguridad dobles superior/inferior, creando un sistema de protección integral. También está equipada con un sistema de eliminación de polvo dual (presión superior/succión inferior), que elimina eficientemente los humos de mecanizado y garantiza la salud del personal y la seguridad del equipo.
Autoenfoque inteligente para adaptarse a materiales de múltiples espesores
El cabezal láser cuenta con autoenfoque adaptativo, que selecciona automáticamente la posición focal óptima según el espesor del material. Esto asegura un enfoque preciso y continuo durante el corte dinámico, garantizando resultados de alta calidad en diversas condiciones de trabajo.
Aplicaciones
Fabricación de automóviles
Aeroespacial
Equipos de construcción
Fabricación de moldes y matrices
Estructura de acero

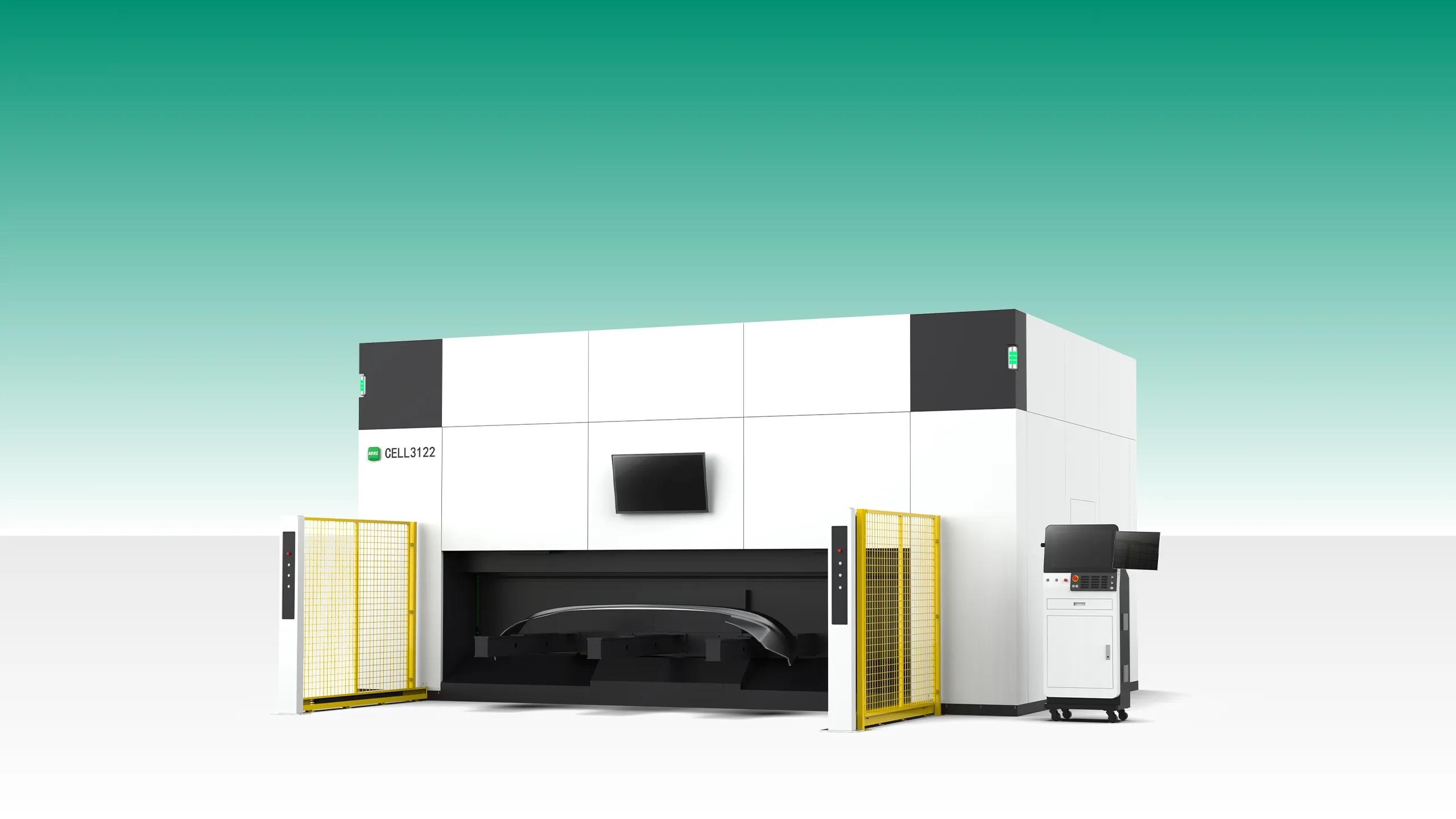

Parámetros técnicos
| Modelo | CELL3122 |
|---|---|
| Recorrido (largo * ancho * alto) | 3100mmx2200mmx680mm |
| precisión de posicionamiento | ±0.03mm |
| recorrido del eje A | ±135° |
| recorrido del eje C | Nx360° |
| velocidad máxima de funcionamiento | 140m/min |
| aceleración máxima | 1G |
