Manual del usuario de la cortadora láser de fibra: Reparación de anomalías de la máquina

2025-04-15
Share

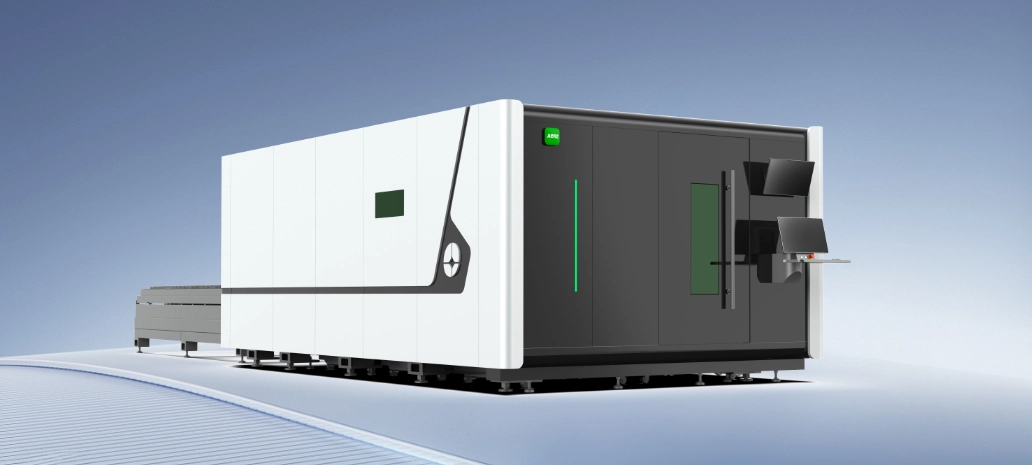

Máquinas de corte por láser de fibra Son herramientas de precisión esenciales para la fabricación industrial, pero incluso los mejores equipos pueden enfrentar desafíos técnicos. Problemas comunes: apagados inesperados del láser, alarmas del motor Yaskawa o errores del servo del eje X pueden interrumpir la producción y afectar la eficiencia. Comprender cómo solucionar estos problemas rápidamente es fundamental para minimizar el tiempo de inactividad y mantener la continuidad operativa.


Esta guía aborda problemas frecuentes de posventa, como fallos repentinos del láser, problemas de conectividad del codificador, alarmas de servomotores e interferencias de ruido. Ya sea que se trate de un cabezal láser defectuoso, fallos en el cableado del codificador o errores del servomotor, nuestras soluciones paso a paso están diseñadas para ayudar a los técnicos a diagnosticar y resolver problemas eficazmente. Mediante el uso de software de monitorización, la inspección de los componentes de hardware y el seguimiento de protocolos sistemáticos de resolución de problemas, los usuarios pueden restaurar la funcionalidad de la máquina con confianza.



PG laser cutting machine.webp


1. El láser de la máquina de corte láser de metal está apagado. Arrancó correctamente y de repente se detuvo. ¿Qué podemos hacer?

Solución

(1) Compruebe si el láser tiene alarma. Puede observar su estado en el indicador de estado. Si se activa una alarma, conecte el software de monitoreo del láser para analizar la información y solucionar el problema.

(2) Utilice la máquina de corte láser de metal El software de monitoreo monitorea el estado operativo del láser y revisa la página de registro. Al usar el software de corte para controlar la puerta de luz, la luz roja y el disparo puntual se corresponderán con la información del estado del láser. Si no hay señal de retroalimentación, es necesario verificar si la línea de control del láser coincide correctamente.

(3) Si no hay luz roja en el cabezal láser, verifique el estado del láser y si debe encenderse. Si el láser está normal, apague el láser pulsando el botón de inicio y verifique si la lente de protección del cabezal está sucia o si se observa luz roja en el espejo de protección. Si no hay luz roja, el cabezal láser o la fibra de la máquina de corte láser de metal están gravemente dañados. Si la luz roja aparece, confirme que no haya ningún problema con la lente de protección de enfoque. Si no se observa luz roja, separe el cabezal láser y la fibra para observar el grado de daño, revíselos y envíelos para su reparación.

Repairing machine anomalies.webp

2. Cómo solucionar la alarma del motor del cortador láser de fibra Yaskawa

Las causas son:

  1. Mal contacto del puerto de conexión del codificador o cableado incorrecto del enchufe.

2. El cable del codificador está roto, en cortocircuito o se utiliza un cable con una impedancia superior a la especificada.

Corrosión causada por temperatura, humedad o gas; cortocircuito causado por gotas de agua o aceite de corte; mal contacto del enchufe causado por vibración.

3. Mal funcionamiento debido a interferencias de ruido.

4. Fallo del servo.

Fiber Laser Cutting machine User's Manual.webp

Solución:

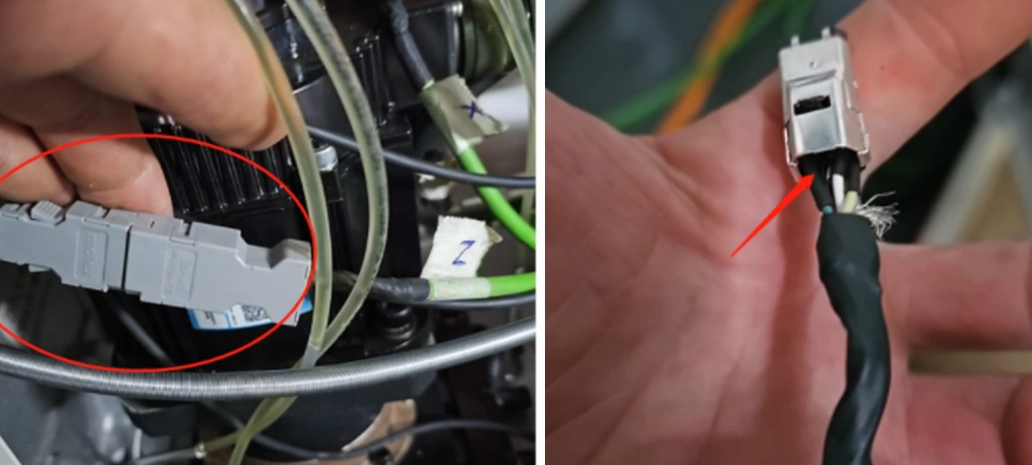

1. Inserte nuevamente el enchufe del codificador para confirmar el cableado del codificador.

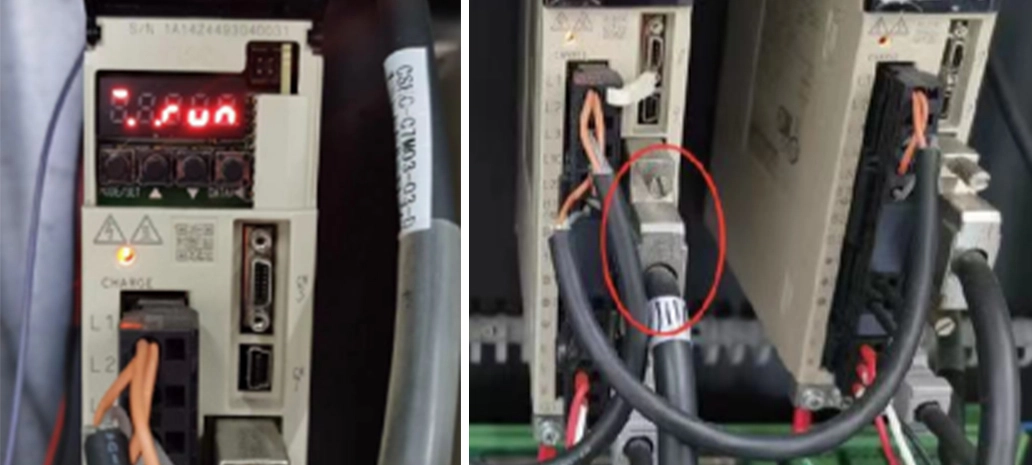

2. Compruebe si el cable codificador del cortador láser de fibra tiene una posición rota, si la línea de soldadura del enchufe está firme, puede conectar el servomotor a otro servo, después de encender la energía, si la alarma no ocurre, entonces es posible que la unidad servo esté dañada, si la alarma continúa, puede ser el motor de la máquina de corte por láser de metal o el cable codificador dañado.


3. Cómo solucionar la alarma del servo del eje X del cortador láser de metal

1. Hay un código de alarma en el servoaccionamiento; revíselo y compruébelo según el manual.

2. Si no hay ningún código de alarma en el servoaccionamiento, inicialícelo y restablezca sus parámetros.

Si al volver a introducir los parámetros de la máquina de corte por láser de fibra sigue apareciendo la alarma, cambie la línea del servoaccionamiento. Si la alarma desaparece, el problema se debe a la línea del servoaccionamiento.

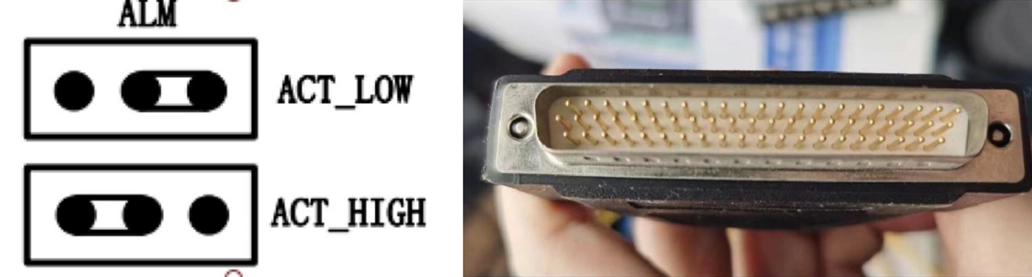

Si la alarma persiste al sustituir el cable del servoaccionamiento, compruebe si la posición del puente de la interfaz del cable del servoaccionamiento correspondiente está en un nivel bajo. Lo normal es que un nivel bajo sea válido.

X-axis servo alarm.webp

Si la alarma persiste, verifique si la aguja del cable de 62 núcleos está normal, reemplace el cable de 62 núcleos por otro para probar, si la aguja está normal o reemplace el cable de 62 núcleos, todavía hay una alarma, debe regresar a la fábrica para su reparación.
